Wood Framing Suite дозволяє краще проектувати основні конструкції дерев'яних каркасних будівель. Це потужне та гнучке програмне забезпечення BIM дозволяє користувачам Revit® проектувати багатошарові стіни, підлоги та дахи з дерев'яним каркасом. Сюди входять збірні панелі, крокви та ферми. Крім того, він генерує види з автоматичними розмірами стінових панелей або сегментів, а також точні специфікації та робочі креслення. Таким чином забезпечується якісне виробництво та точне складання на місці.
Удосконалена автоматизація та вбудовані передові методи допомагають спеціалістам з BIM робити оптимальний вибір, рухатися швидше та уникати помилок на кожному етапі – від проектування та документації до виготовлення та будівництва. За допомогою програмного забезпечення для дерев'яного каркасу Wood Framing Suite на основі Revit можна легко і швидко додавати, змінювати або відмічати лише потрібні елементи або параметри в пакетному режимі, розподіляти деталі кріплення та кріплення, керувати отворами та з'єднаннями та знаходити конфлікти. Рами динамічно оновлюються та адаптуються при внесенні змін, що гарантує точність робочих креслень та списків вирізів.

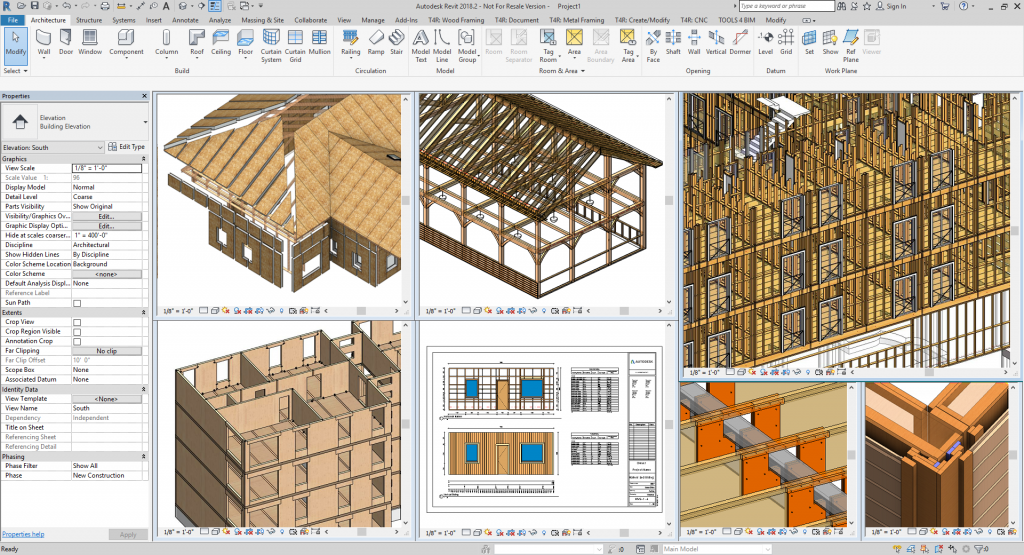

AGACAD Wood Framing Suite робить вашу роботу в Revit набагато простіше, швидше та менш напруженою.
ДИЗАЙН
Незалежно від того, чи проектуєте ви одноповерхові житлові або багатоповерхові комерційні будівлі, Wood Framing Suite забезпечує точне та ефективне моделювання у Revit. Функція Multi-Framing для копіювання та оновлення елементів каркасу та документації для ідентичних стін, підлог та дахів радикально скорочує час, необхідний для моделювання великомасштабних проектів. Аналітичні лінії окремих каркасів панелей взаємопов'язані та вирівняні в одній площині, тому їх можна експортувати у програмне забезпечення для розрахунку конструкцій для подальшого повномасштабного аналізу.
ІНТЕГРАЦІЯ
Координація команд BIM значно покращується за рахунок інтеграції WF Suite із рішенням BIM Cut Opening, яке виявляє структурні та інженерні конфлікти в моделі Revit® та створює прорізи та вставляє компоненти пожежної безпеки для всіх інженерних служб та будівельних конструкцій на відповідних перехрестях.
ВИРОБНИЦТВО
Фрейми, створені за допомогою WF Suite, можна експортувати для виробництва на Howick, Metrol або інші верстати з ЧПУ або виробничі лінії CAD/CAM. Додатковий експорт ЧПК є великим плюсом для інтеграції робочого процесу, оскільки він усуває дублювання роботи та знижує допустиму похибку.
ПОТУЖНІ ФУНКЦІЇ, ЧЕРЕЗ ЯКІ ВАРТО КУПИТИ WOOD FRAMING SUITE
Стіна+
ЗДІЙСНЕНЕ ПРОГРАМНЕ ЗАБЕЗПЕЧЕННЯ TIMBER WALL ДЛЯ REVIT
Автоматизуйте дерев'яний каркас стін у проектах Revit® за допомогою рішення BIM Wood Framing Wall+. Будучи потужним, гнучким та простим у використанні, воно допомагає вам робити оптимальний вибір, працювати набагато швидше та уникати помилок на кожному етапі BIM – від проектування та документації до виготовлення сегментів стіни та будівництва.
- Створюйте докладні багатошарові дерев'яні каркаси стін для своєї моделі Revit в одну мить, використовуючи правила, що повністю настроюються, і шаблони.
- Будуйте багатоповерхові будинки вдесятеро швидше, ніж при використанні стандартного інтерфейсу Revit.
- Керуйте шпильками, виїмками, перемичками, блокуваннями, розміщенням розпірок, різними отворами, конфігуруйте складні Г-подібні або Т-подібні з'єднання, деталі, положення сервісних отворів та багато іншого.
- Автоматичний розподіл цвяхів, сайдингу та кріплень.
- Створіть всі елементи зрубу та автоматично згрупуйте (упакуйте)/нумеруйте їх.
- Знаходьте структурні та інженерні конфлікти; вирізайте і обрамляйте отвори відповідно до заздалегідь визначених правил.
- Генерація робочих креслень та списків розкрою одним клацанням миші; перегляди в реальному часі, автоматичне сортування, визначення розмірів.
- Виконуйте структурний аналіз, не виходячи з Revit, або експортуйте дерев'яні каркаси до зовнішнього програмного забезпечення для аналізу на будь-якому етапі процесу проектування.
- Додатковий експорт на будь-які верстати з ЧПУ та виробничі лінії CAD/CAM, такі як WEINMANN, Randek тощо.
ДЕРЕВ'ЯНА ПІДЛОГА
Автоматизуйте створення дерев'яного каркасу підлог у проектах Revit® за допомогою Wood Framing Floor+. Це рішення допомагає приймати більш виважені рішення, рухатися набагато швидше та уникати помилок на кожному етапі BIM – від проектування та документації до виготовлення сегментів та будівництва.
- Автоматичне створення докладного багатошарового каркаса підлоги для вашої моделі Revit з використанням визначених або користувацьких правил та шаблонів.
- Будуйте багатоповерхові будинки вдесятеро швидше, ніж при використанні стандартного інтерфейсу Revit.
- Легко керувати несучою конструкцією, включаючи рейки та настил; розподілити деталі, службові отвори та інше.
- Автоматизуйте розмітку обшивки.
- Вільно переглядайте модель Revit, легко вибираючи елементи та властивості, які хочете змінити.
- Знаходьте структурні та інженерні конфлікти; вирізайте та обрамляйте отвори відповідно до заздалегідь визначених правил.
- Легко підготуйте робочі креслення та списки вирізів з усіма необхідними видами, розмірами, сортуваннями, тегами, розкладами та масовими розрахунками.
- Додатковий експорт на будь-які верстати з ЧПУ та виробничі лінії CAD/CAM, такі як WEINMANN, Randek тощо.
- Виконуйте структурний аналіз, не виходячи з Revit, або експортуйте свої дерев'яні рами до зовнішнього програмного забезпечення для аналізу на будь-якому етапі процесу проектування.
ЗБІРНІ ОБЛИЦЮВАННЯ ПІДЛОГИ
- Візьміть підлогу, спроектовану архітектором, та автоматизуйте планування компонування панелей. Програмне забезпечення Floor Panel Layout малює символічні лінії для позначення майбутніх панелей відповідно до заздалегідь визначених правил. Потім воно створює справжні панелі панелі Revit®.
- Panel Layout Planning включає функції для кращого розуміння того, як буде розділена підлога. Користувачі можуть контролювати кожну лінію поділу та автоматизувати процес поділу за встановленими правилами.
- Із самого початку спроектований архітектором поверх можна розділити на грубі перегородки або регіони. Області можна створювати автоматично, використовуючи ребра та опори підлоги (розділові лінії), а також загальні або системні отвори з певними відстанями.
- Області можна розділяти на панелі із заздалегідь заданим інтервалом.
- Панелі можна вирівнювати, модифікувати по вибраній межі підлоги та додатково розділяти.
- Різні автоматичні функції поділу полегшують цей процес: користувачі можуть розділити панелі навпіл, по максимальному проміжку, від середини до обох кінців, посередині і обох кінців, від першого вибраного або обох кінців.
- За потреби до вибраних регіонів або панелей можна приєднатися.
- Створення окремих панелей для вибраної межі підлоги або всього поверху.
- Ці цілі панелі поверхів пізніше можна буде перемістити в нову фазу через її властивості для кращої фільтрації та планування.
Компонування панелі даху
ЗБІРНЕ ПОКРІВЕЛЬНЕ ОБЛИЦЮВАННЯ
Легко плануйте панелі даху та розділяйте їх на сегменти для попереднього складання, які можна використовувати у процесі каркасу даху.
- Функції планування компонування панелей дозволяють краще зрозуміти, як буде розділений дах. Користувач може контролювати кожну лінію поділу і попередньо визначити правила для автоматизації процесу поділу.
- Спочатку архітектурний дах можна розділити на грубі перегородки чи області. Області можуть створюватися автоматично на основі кінців коньків даху та нижніх кінців ендовних крокв, а також вікон та загальних або системних прорізів з визначеними відстанями.
- Області можуть бути розділені на панелі за допомогою попередньо заданого інтервалу.
- Панелі можна вирівнювати та модифікувати для окремої сторони або області даху, а також додатково поділяти.
- Різноманітні автоматичні функції розподілу дозволяють легко отримати потрібний результат. Панелі можна розділити навпіл різними способами: по максимальній відстані, від середини до обох кінців, посередині і до обох кінців, спочатку обраного кінця або від обох кінців.
- Вибрані області або панелі можуть бути об'єднані, якщо це необхідно.
- Створення окремих панелей для вибраної сторони даху або для даху.
- Повні панелі даху можна пізніше перевести на новий етап за допомогою їх властивостей для кращої фільтрації та планування.
Криша+ (для готових панелей)
КАРКАС ПАНЕЛЕЙ КРИШІ
- Автоматизуйте роботи з дерев'яного каркасу збірних дахів у проектах Revit®. Wood Framing Roof+ допоможе вам зробити оптимальний вибір, рухатися набагато швидше та уникнути помилок на кожному етапі BIM - від проектування та документації до виготовлення сегментів даху та будівництва.
- Створюйте деталізовані багатошарові збірні дерев'яні каркаси дахів для своєї моделі Revit в одну мить, використовуючи правила, що повністю настроюються, і шаблони.
- Створюйте великі дахи з однакових панелей у 10 разів швидше, ніж при використанні стандартного інтерфейсу Revit.
- Керуйте балками, крайовими балками, вирубуванням, перемичкою, блокуванням та розміщенням розкосів. Налаштуйте отвори, деталі, положення сервісних отворів та багато іншого.
- Автоматичний розподіл решетування, вторинної рами та покрівлі.
- Вільно переглядайте свою модель Revit, просто вибираючи елементи та властивості, які хочете змінити.
- Знайдіть структурні та інженерні конфлікти. Виріжте та обрамте отвори відповідно до заздалегідь визначених правил.
- Генерація робочих креслень та списків вирізів одним клацанням миші. Злети та перегляди в реальному часі, а також автоматичне сортування та визначення розмірів.
- Додатковий експорт на будь-який верстат з ЧПУ та виробничу лінію CAD/CAM, наприклад, WEINMANN, Randek тощо.
- Виконуйте структурний аналіз, не виходячи з Revit, та експортуйте свої дерев'яні рами до зовнішнього програмного забезпечення для аналізу на будь-якому етапі процесу проектування.
Криша+ (для кроквяних конструкцій)
КАРКАС БУДІВЕЛЬНОЇ КРИШІ В REVIT®
- Автоматизуйте роботи з дерев'яного каркасу кроквяних дахів, починаючи з проектування та документації та закінчуючи виготовленням та будівництвом сегментів даху.
- Автоматично розділяти архітектурний дах за межами.
- Створюйте деталізовані багатошарові дерев'яні кроквяні конструкції даху для своєї моделі Revit, використовуючи правила, що повністю настроюються, і шаблони.
- Спроектуйте весь дах на основі його 3D-моделі, включаючи вальмові/ендовильні крокви, ковзани, балки, хомути, обрешітки, горизонтальні балки, шпали, тримери тощо.
- Автоматичне виявлення та обрамлення прорізів у даху, а також обробка кінців існуючих балок.
- Вільно переглядайте модель Revit, легко вибираючи елементи та властивості, які хочете змінити.
- Знайдіть структурні та інженерні конфлікти. Виріжте та обрамте отвори відповідно до заздалегідь визначених правил.
- Генерація робочих креслень та списків вирізів одним клацанням миші. Отримуйте зльоти та вистави в режимі реального часу, а також автоматичне сортування та визначення розмірів.
- Виконуйте розрахунок конструкцій, не виходячи із Revit, або експортуйте дерев'яні каркаси до зовнішнього програмного забезпечення для аналізу на будь-якому етапі процесу проектування.
- Додатковий експорт на будь-який верстат з ЧПУ та виробничу лінію CAD/CAM, наприклад, WEINMANN, Randek тощо.
Ферма+
ТВОРЕЦЬ ДЕРЕВ'ЯНИХ ФЕРМ ДЛЯ ПІДЛОГ І ДАХУ
- Миттєво створюйте системи дерев'яних ферм, виконуйте структурний аналіз та автоматично створюйте робочі креслення відповідно до ваших стандартів. Функції є універсальними, параметри легко контролювати, а зміни відбуваються в режимі реального часу.
- Створюйте повні фермові системи за один раз за допомогою 3D-сітки, що настроюється (уникаючи обмеженого і трудомісткого характеру стандартної вставки сімейства ферм Revit).
- Легко оцінюйте варіанти, такі як каркас з дерев'яних ферм, з економічної, структурної або системної точок зору, щоб приймати найкращі рішення.
- Створюйте нові параметричні сімейства ферм унікальної форми на основі ліній моделі та дахів для негайного використання у своїх проектах.
- Вільно переглядайте модель Revit; оновлення та адаптація кроквяних систем.
- Отримуйте злети та види в режимі реального часу, автоматичне створення робочих креслень та списків вирізів, а також простий експорт на верстати з ЧПУ.
Розумні стіни
СТІНА І ПРИЄДНАННЯ ДО УПРАВЛІННЯ
- Потужний додаток для керування стінами в Revit®, що дозволяє швидко розбирати шари на різні типи стін, повністю контролювати відстані між з'єднаннями та зазорами, розділяти стіни на окремі панелі з визначеними налаштуваннями, вставляти точки гравітації та керувати інформацією за допомогою функції експорту в Excel функція.
- Керуйте інформацією про всі стіни у вашому проекті.
- Експортувати відфільтровану, згруповану або вибрану інформацію (параметри стіни) до Excel.
- Розділіть шари стін на окремі типи стін відповідно до конфігурації користувача.
- Повністю контролюйте стики та зазори між стінами.
- Вставте крапки гравітації.
- Додайте додаткову інформацію про реальну орієнтацію стіни, висоту або координати.
- Розділяйте стіни у певних місцях за допомогою ліній сітки, прорізів або інших стін.
- Автоматичне поділ стін за заданим розміром панелі.
Розумні з'єднання
ЗАЯВКА ДЛЯ АВТОМАТИЗОВАНОГО МОДЕЛЮВАННЯ LOD 400 В REVIT®
- Додайте будь-яку кількість інтелектуальних деталей для конкретних осіб, які адаптуються до змін основних елементів у всі моделі BIM.
- Розподіл деталей та порожнеч на будь-яких поверхнях елементів на основі правил.
- Проста вставка точкових та лінійних деталей.
- Дані головного елемента можна зчитувати та використовувати для автоматичного зміни сімейства деталей.
- Легко повертайте/перевертайте деталі у вікні конфігурації, щоб отримати бажаний результат.
- Перевірте, чи має основний елемент достатньо жорсткого тіла для вставки деталі.
- Вставте деталі відповідно до точки тяжіння.
- Вставлення деталей у точках перетину інших елементів Revit.
- Швидка модифікація та оновлення вставлених реквізитів.
- Автоматично вставляти дані на основі заданого імені конфігурації.
- Smart Assemblies , які використовуються для робочих креслень, розпізнають зміни, внесені до Smart Connections.
ТОЧНІ ВІДТВЕРДЖЕННЯ ДЛЯ ОБСЛУГОВУВАННЯ ЗАХОДІВ І БУДІВЕЛЬНИХ КОНСТРУКЦІЙ
- Створюйте отвори з компонентами пожежної безпеки у всій моделі Revit®, де повітропроводи, труби, кабельні лотки та кабелепроводи перетинаються зі стінами, підлогами, дахами, стелями, балками та колонами. Рішення BIM Cut Opening створює прорізи зі спеціальними утримуючими деталями для несучих балок.
- Автоматично створює прорізи там, де повітропроводи, труби, кабельні лотки або кабелепроводи перетинають стіни, підлоги, дахи, стелі, балки чи колони.
- Автоматично додавайте отвори з визначеними розмірами відповідно до розмірів елементів, категорій та класифікацій системи на основі ліній MEP.
- Автоматично з'єднує отвори з певними конфігураціями.
- Автоматически вставляет структурные проемы для отдельных архитектурных и структурных моделей.
- Поліпшіть роботу команди BIM та результати для інтегрованої реалізації проекту (IPD).
СТВОРЕННЯ МАЙСТЕРНИХ КРЕСЛЕНЬ З ВІДПОВІДАЛЬНИМИ ВИДАМИ І РОЗМІРАМИ
- Створюйте види стін, підлог, дахів з автоматичними розмірами та розміщуйте їх на листах.
- Автоматичне додавання всіх розміщених елементів до збирання.
- Використовуйте різні шаблони для автоматичного створення видів та розміщення їх на шаблоні аркуша.
- Автоматичне створення розкладів на основі шаблонів розкладу.
- Створення розмірів із примітками на вибраних видах на основі правил.
- Створюйте кілька збірок із заданими конфігураціями одним клацанням миші.
- Легко перевіряйте, оновлюйте, редагуйте, змінюйте розмірні конфігурації вибраних збірок.
- Оновлення складання на основі змін проекту.
- Виберіть/знайдіть/ізолюйте первинні та вторинні зборки.
- Знайдіть зміни у збірках через нові розміщені деталі.
- Вставляйте деталі/розрізи на всі складання одного типу одним клацанням миші.
Маркування сортування
ГНУЧКА ПЕРЕНУМЕРАЦІЯ ЕЛЕМЕНТІВ І СІТКИ
- Перенумеровуйте елементи Revit® так, як вам потрібно, виявляйте та перенумеровуйте сітки, визначайте напрямок та орієнтацію повороту (і додавайте їх як властивості), перераховуйте загальні координати та багато іншого.
- Виявляє геометрію сітки та перенумеровує їх після будь-яких змін у проекті.
- Потужні та гнучкі функції дозволяють змінювати нумерацію будь-яких елементів Revit (двері, вікна, балки, колони, труби тощо) різними способами.
- Записує напрямок повороту дверей у властивості дверей.
- Записує орієнтацію відображення/дзеркального відображення для вибраних елементів.
- Створює нові загальні параметри та багато інших функцій.
- Можливість збереження параметрів нумерації під окремим ім'ям.
- Можливість сортування елементів за зростанням та зменшенням та багато іншого.
Розумні уявлення
ШВИДКЕ РОЗМІЩЕННЯ ВИДІВ І РОЗМІРІВ У REVIT®
З легкістю отримуйте креслення розрізів та фасадів для будь-якого елемента будівлі, використовуючи функції, що швидко створюють види та розміри для вибраних елементів.
- Використовує конфігурацію замість ручної роботи.
- Обрізання зображення до розміру елемента.
- Створює автоматичні розміри з урахуванням певних конфігурацій.
- Застосовує шаблони уявлень для всіх нових уявлень.
- Створює кількість уявлень, які ви встановили у конфігураціях для кількох вибраних елементів.
- Перейменування уявлення з урахуванням конфігурацій.
- Застосовує правила проставляння розмірів до будь-якого виду Revit або вибраних елементів на вигляді.
Реєстраційна інформація для встановлення та активації програми доставляється на e-mail, який вказується покупцем під час оформлення замовлення.
