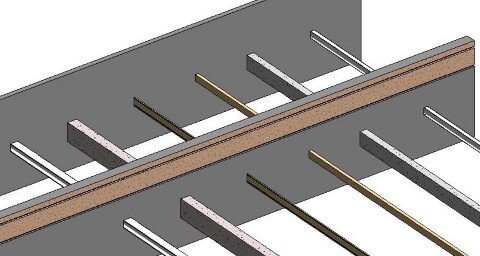

Cut Opening використовується для створення та управління елементами отвору в моделях Revit®. Отвори можуть бути створені там, де повітропроводи, труби, кабельні лотки та кабелепроводи перетинають стіни, підлоги, дахи, стелі, балки або колони. Це передове рішення BIM дозволяє створювати модифіковані прорізи з деталями, що утримують, для несучих балок. Ви отримуєте набагато швидше проектування і креслення, а також підвищену точність, щоб гарантувати точну специфікацію матеріалів і роботу будівельників.
Функція Cut Opening обробляє інформацію про перевірку перетину між поточними, пов'язаними файлами або файлами IFC, щоб отримати розташування, тип та глибину конфліктів. Він застосовує заздалегідь задані зсуви вирізів і зсувів для з'єднання прорізів, а потім автоматично заповнює вашу модель Revit® десятками, сотнями або навіть тисячами отворів одним клацанням миші. Як і в будь-якому іншому інструменті AGACAD, всі конфігурації можна зберегти для подальшого використання та спільного використання між користувачами.
Програмне забезпечення дозволяє інженерам-проектувальникам, інженерам-будівельникам та архітекторам резервувати місця для прорізів, розміщуючи в проекті певні сімейства порожнистих або суцільних елементів. Це дозволяє вам контролювати всі відкриття за допомогою одного вікна управління, а також дозволяє іншим учасникам проекту переглядати, приймати або відхиляти їх та залишати коментарі за необхідності.
Врізний отвір вставляє протипожежні заслінки відповідно до даних виявлення колізій та класу вогнестійкості конструктивних елементів. Також, можна вставляти несучі прорізи в несучі стіни навіть у тих випадках, коли архітектурні стіни, вікна та двері відокремлені від несучої моделі.
- Автоматично створює прорізи там, де повітропроводи, труби, кабельні лотки або кабелепроводи перетинають стіни, підлоги, дахи, стелі, балки чи колони.
- Автоматично додає отвори з визначеними розмірами відповідно до розмірів елементів, категорій та класифікацій системи на основі ліній MEP.
- Автоматично з'єднує прорізи відповідно до визначених конфігурацій.
- Автоматично вставляє протипожежні заслінки там, де повітропроводи стикаються зі стінами, підлогами, стелями чи дахами з класом вогнестійкості.
- Автоматично вставляє структурні отвори окремих архітектурних і структурних моделей.
- Покращує командну роботу BIM та результати для інтегрованої реалізації проекту (IPD).
Cut Opening був розроблений та постійно вдосконалюється на основі передового міжнародного досвіду та досвіду провідних користувачів Revit. Це розширення Revit виявляє конфлікти та вставляє у модель необхідні прорізи. Він вставляє протипожежні клапани у стіни з класом вогнестійкості та прорізи у структурних моделях, де розміщуються архітектурні вікна або двері. Просто встановіть конфігурації і нехай Cut Opening зробить все інше!
Ідеально для:
- Архітектори, інженери-конструктори та інженери з інженерних мереж: Прискорені процеси виявлення колізій та вирізування отворів.
- Досвідчений BIM-менеджер: Управління моделлю BIM та виявлення колізій.
- Нові користувачі Revit®: Створення отвору простіше, ніж за допомогою простих інструментів Revit.
- Підрядники: Отримайте точну та докладну модель будівлі та будівельні креслення.
Потужні функції, через які варто купити Cut Opening
СПІВРОБІТНИЦТВО
- Імпорт звітів про перевірку перешкод у вигляді .html.
- Експортуйте файли .xml, щоб ділитися конфігураціями відкриття з архітекторами, інженерами-конструкторами та інженерами-енергетиками.
- Підтримує виявлення конфліктів між поточними, пов'язаними файлами або файлами IFC.
- Експорт даних до зовнішнього програмного забезпечення.
ЗГОДА
- Проста та швидка вставка прорізів, необхідних для елементів на основі лінії інженерних систем, протипожежних заслонів для повітроводів та прорізів для окремих архітектурних та структурних моделей.
- Зумовлені форми прорізів, розміри, стикувальні усунення відповідно до розміру елемента на основі лінії MEP.
- Змінювати та відкривати моделі можна лише одним клацанням миші.
ЕФЕКТИВНІСТЬ
- Автоматична розмітка прорізів.
- Автоматичний розрахунок висоти отвору.
- Просте сортування та маркування предметів у бажаних послідовностях або наборах.
- Виявлення та модифікація колізій у реальному часі.
Реєстраційна інформація для встановлення та активації програми доставляється на e-mail, який вказується покупцем під час оформлення замовлення.
