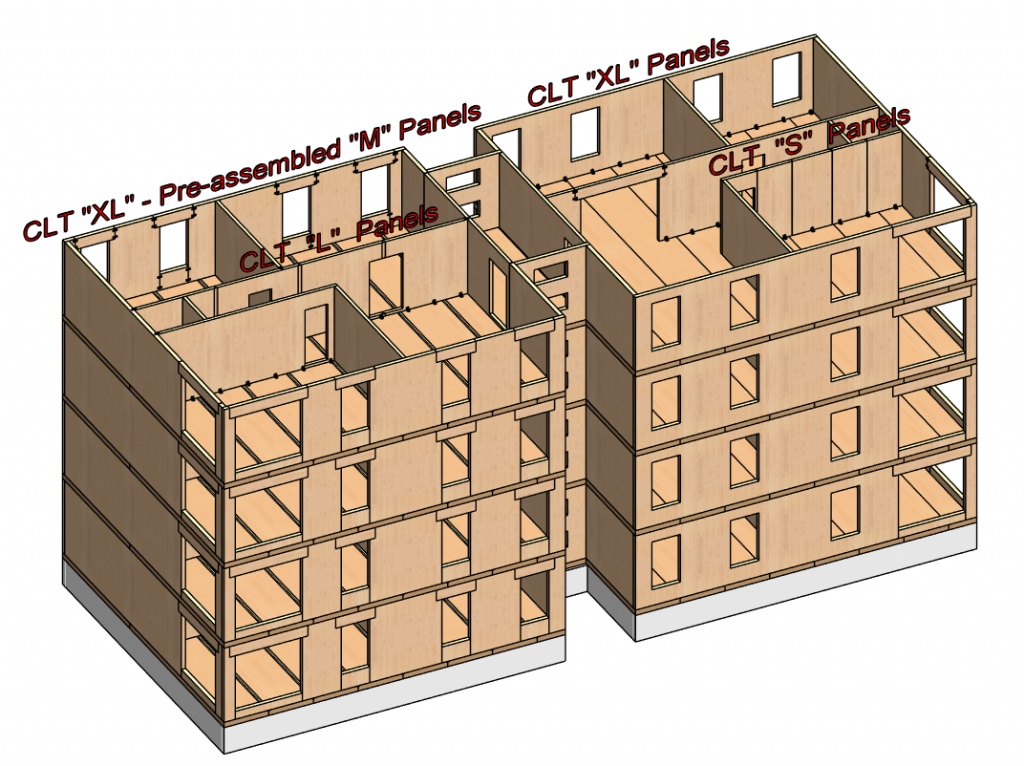

Wood Framing CLT дозволяє користувачам Revit® миттєво створювати перехресно-шаруваті дерев'яні підлоги, плити даху та стінові панелі будь-якої форми та складності. Функції є універсальними, параметри легко контролювати, а зміни відбуваються в режимі реального часу. Більше ніяких креслень – просто спроектуйте та вирішіть, знаючи, що ви отримаєте високоякісну модель.
Крім того, програмне забезпечення генерує види з автоматичними розмірами панелей або сегментів, а також точні специфікації та робочі креслення. Таким чином забезпечується якісне виробництво та точне складання на місці.
З'єднувачі, вирізи, опори та інші деталі можна розподіляти на основі визначених правил або типів з'єднань. Потім їх можна змінити або оновити відповідно до етапу розробки проекту та необхідного рівня деталізації. Панелі CLT "XL" (плити) або компонування панелей CLT "S" та деталей можуть бути змінені та оновлені при кожній зміні проекту. Функціонал динамічного оновлення дозволяє одразу вносити зміни в CLT-панелі одного типу.
Панелі CLT в проекті можна легко помітити на основі їх властивостей та розташування моделі конструкції. Крім того, інформація для виготовлення може автоматично генеруватися з усіма потрібними видами, специфікаціями та кресленнями для кожної панелі CLT або компонування панелі.
ПОТУЖНІ ФУНКЦІЇ, ЧЕРЕЗ ЯКИХ ПОТРІБНО КУПИТИ WOOD FRAMING CLT
Стіна+
ПРОГРАМНЕ ЗАБЕЗПЕЧЕННЯ BIM ДЛЯ ЕФЕКТИВНОГО ПРОЕКТУВАННЯ ДЕРЕВ'ЯНО-КАРКАСНИХ СТІН
Автоматизуйте каркас дерев'яних стін у проектах Revit® за допомогою Wood Framing Wall+. Будучи потужним, гнучким та простим у використанні, воно допомагає вам робити оптимальний вибір, рухатися набагато швидше та уникати помилок на кожному етапі BIM – від проектування та документації до виготовлення та будівництва сегментів стіни.
- Створюйте деталізовані багатошарові дерев'яні каркаси стін для своєї моделі Revit в одну мить, використовуючи правила, що повністю настроюються, і шаблони.
- Будуйте багатоповерхові будинки в 10 разів швидше, ніж при використанні стандартного інтерфейсу Revit.
- Керуйте шпильками, виїмками, перемичками, блокуваннями, розміщенням розпірок, різними отворами, конфігуруйте складні Г-подібні або Т-подібні з'єднання, деталі, положення сервісних отворів та багато іншого.
- Автоматичний розподіл цвяхів, сайдингу та кріплень.
- Створіть всі елементи зрубу та автоматично згрупуйте (упакуйте)/нумеруйте їх.
- Вільно переглядайте свою модель Revit, просто вибираючи елементи та властивості, які ви хочете змінити.
- Знаходьте структурні та інженерні конфлікти; вирізати та обрамляти отвори відповідно до заздалегідь визначених правил.
- Генерація робочих креслень та списків розкрою одним клацанням миші; отримуйте злети та перегляди в реальному часі, автоматичне сортування, визначення розмірів.
- Виконуйте структурний аналіз, не виходячи з Revit, або експортуйте дерев'яні каркаси до зовнішнього програмного забезпечення для аналізу на будь-якому етапі процесу проектування.
- Додатковий експорт на будь-які верстати з ЧПУ та виробничі лінії CAD/CAM, такі як WEINMANN, Randek тощо.
СТІНА І ПРИЄДНАННЯ ДО УПРАВЛІННЯ
Потужний додаток для керування стінами в Revit®, що дозволяє швидко розбирати шари на різні типи стін, повністю контролювати відстані між з'єднаннями та зазорами, розділяти стіни на окремі панелі з налаштуваннями, вставляти точки гравітації та керувати інформацією за допомогою функції експорту в Excel особливість.
- Керуйте інформацією про всі стіни у вашому проекті.
- Експортуйте відфільтровану, згруповану або вибрану інформацію (параметри стіни) до Excel.
- Розділіть шари стін на окремі типи стін відповідно до конфігурації користувача.
- Повністю контролюйте стики та зазори між стінами.
- Вставте крапки гравітації.
- Додайте додаткову інформацію про реальну орієнтацію стіни, висоту або координати.
- Розділяйте стіни у певних місцях за допомогою ліній сітки, прорізів або інших стін.
- Автоматичний поділ стін за заданим розміром панелі.
ДЕРЕВ'ЯНА ПІДЛОГА
Автоматизуйте створення дерев'яного каркасу підлог у проектах Revit® за допомогою потужного, гнучкого та простого у використанні рішення Wood Framing Floors+. Це рішення допоможе вам приймати більш виважені рішення, рухатися набагато швидше та уникати помилок на кожному етапі BIM – від проектування та документації до виготовлення сегментів та будівництва.
- Автоматичне створення докладного багатошарового каркаса підлоги для вашої моделі Revit з використанням визначених або користувацьких правил та шаблонів.
- Будуйте багатоповерхові будинки вдесятеро швидше, ніж при використанні стандартного інтерфейсу Revit.
- Легко керуйте несучою конструкцією, включаючи рейки та настил; розподіляйте деталі, службові отвори та інше.
- Автоматизуйте розмітку обшивки.
- Вільно переглядайте модель Revit, легко вибираючи елементи та властивості, які хочете змінити.
- Знаходьте структурні та інженерні конфлікти; вирізайте і обрамляйте прорізи відповідно до заздалегідь визначених правил.
- Виконуйте структурний аналіз, не виходячи з Revit, або експортуйте свої дерев'яні рами до зовнішнього програмного забезпечення для аналізу на будь-якому етапі процесу проектування.
- Легко готуйте робочі креслення та списки вирізів з усіма необхідними видами, де елементи вимірюються, сортуються, маркуються, плануються та розраховуються за масою.
- Додатковий експорт на будь-які верстати з ЧПУ та виробничі лінії CAD/CAM, такі як WEINMANN, Randek тощо.
ЗБІРНІ ОБЛИЦЮВАННЯ ПІДЛОГИ
Візьміть підлогу, спроектовану архітектором, та автоматизуйте планування компонування панелей. Програмне забезпечення Floor Panel Layout малює символічні лінії для позначення майбутніх панелей відповідно до заздалегідь визначених правил. Потім він створює справжні панелі на підлогу Revit®.
- Panel Layout Planning включає функції для кращого розуміння того, як буде розділена підлога. Користувачі можуть контролювати кожну лінію поділу та автоматизувати процес поділу за встановленими правилами.
- Із самого початку спроектований архітектором поверх можна поділити на грубі перегородки або області. Області можуть створюватися автоматично з використанням країв та опор підлоги (розділові лінії), а також загальних або системних отворів із попередньо заданими відстанями.
- Області можна розділити на панелі із заздалегідь заданим інтервалом.
- Панелі можна вирівнювати, модифікувати по вибраній межі підлоги та додатково розділяти.
- Різні автоматичні функції поділу полегшують цей процес: користувачі можуть розділити панелі навпіл, по максимальному проміжку, від середини до обох кінців, посередині і обох кінців, від першого вибраного або обох кінців.
- При необхідності до вибраних областей або панелей можна приєднатися.
- Створює окремі панелі для вибраної межі підлоги або всього поверху.
- Ці цілі панелі поверхів пізніше можна буде перемістити в нову фазу через її властивості для кращої фільтрації та планування.
ДЕРЕВ'ЯНА ФЕРМА КАРМАСА
Миттєво створюйте системи дерев'яних ферм, виконуйте структурний аналіз та автоматично створюйте робочі креслення відповідно до ваших стандартів. Функції є універсальними, параметри легко контролювати, а зміни відбуваються в режимі реального часу.
- Створюйте повні фермові системи за один раз за допомогою 3D-сітки, що настроюється (уникаючи обмеженого і трудомісткого характеру стандартної вставки сімейства ферм Revit).
- Легко оцінюйте варіанти, такі як каркас з дерев'яних ферм, з економічної, структурної або системної точок зору, щоб приймати найкращі рішення.
- Створюйте нові параметричні сімейства ферм унікальної форми на основі ліній моделі та дахів для негайного використання у своїх проектах.
- Вільно переглядайте модель Revit; оновлення та адаптація кроквяних систем.
- Отримуйте злети та види в режимі реального часу, автоматичне створення робочих креслень та списків вирізів, а також простий експорт на верстати з ЧПУ.
ЗБІРНЕ ПОКРІВЕЛЬНЕ ОБЛИЦЮВАННЯ
Легко плануйте панелі даху та розділяйте їх на сегменти для попереднього складання, які потім можна використовувати у процесі каркасу даху.
- Функції планування компонування панелей дозволяють краще зрозуміти, як буде розділений дах. Користувачі можуть контролювати кожну лінію поділу та заздалегідь визначати правила для автоматизації процесу поділу.
- Спочатку архітектурна покрівля може бути розділена на грубі перегородки – області автоматично на основі кінців конька даху та нижніх кінців ендовних крокв, а також вікон та загальних або системних прорізів із заданими відстанями.
- Області можуть бути розділені на панелі за допомогою попередньо заданого інтервалу.
- Панелі можна вирівнювати та модифікувати для окремої сторони або області даху, а також додатково поділяти.
- Різноманітні автоматичні функції розподілу допомагають легко отримати потрібний результат.
- Вибрані області або панелі можуть бути об'єднані, якщо це необхідно.
- Створює окремі панелі для вибраної сторони даху або для даху.
- Повні панелі даху можна пізніше перевести на новий етап за допомогою їх властивостей для кращої фільтрації та планування.
КАРКАС ПАНЕЛІ ДАХУ
Автоматизоване створення збірних дерев'яних каркасних та кроквяних конструкцій для дахів у моделях Revit®. Потужні функції спрощують створення покрівельних балок, рейок, розжолобків, покрівельних дощок та багато іншого. Програмне забезпечення автоматизує робочі креслення, включаючи сортування, маркування, визначення розмірів та планування всіх рам.
- Створюйте власні правила та шаблони та використовуйте їх для створення докладних багатошарових дерев'яних каркасів дахів у моделі Revit.
- Створюйте великі дахи вдесятеро швидше, ніж за допомогою звичайних функцій Revit.
- Керуйте балками, крайовими балками, вирубуванням, перемичкою, блокуванням та розміщенням розкосів.
- Налаштуйте отвори, деталі, положення сервісних отворів та багато іншого.
- Автоматичний розподіл решетування, вторинної рами та покрівлі.
- Вільно переглядайте свою модель Revit, просто вибираючи елементи та властивості, які хочете змінити.
- Створюйте робочі креслення та списки вирізів одним клацанням миші. Отримуйте зльоти та вистави в режимі реального часу, а також автоматичне сортування та визначення розмірів.
- Додатковий експорт на будь-який верстат з ЧПУ та виробничу лінію CAD/CAM, наприклад, WEINMANN, Randek тощо.
ТОЧНІ ПРОЄМИ ДЛЯ ОБСЛУГОВУВАННЯ ЗАХОДІВ І БУДІВЕЛЬНИХ КОНСТРУКЦІЙ
Створюйте отвори з компонентами пожежної безпеки у всій моделі Revit®, де повітропроводи, труби, кабельні лотки та кабелепроводи перетинаються зі стінами, підлогами, дахами, стелями, балками та колонами. Рішення BIM Cut Opening створює прорізи зі спеціальними утримуючими деталями для несучих балок.
- Автоматично створює прорізи там, де повітропроводи, труби, кабельні лотки або кабелепроводи перетинають стіни, підлоги, дахи, стелі, балки або колони.
- Автоматично додає отвори з визначеними розмірами відповідно до розмірів елементів, категорій та класифікацій системи на основі ліній MEP.
- Автоматично з'єднує отвори з певними конфігураціями.
- Автоматично вставляє протипожежні заслінки там, де повітропроводи стикаються зі стінами, підлогами, стелями чи дахами з класом вогнестійкості.
- Автоматично вставляє структурні отвори окремих архітектурних і структурних моделей.
- Поліпшіть роботу команди BIM та результати для інтегрованої реалізації проекту (IPD).
ГНУЧКА ПЕРЕНУМЕРАЦІЯ ЕЛЕМЕНТІВ І СІТКИ
Перенумеровуйте елементи Revit® так, як вам потрібно, виявляйте та перенумеровуйте сітки, визначайте напрямок та орієнтацію повороту (і додавайте їх як властивості), перераховуйте загальні координати та багато іншого.
- Виявляє геометрію сітки та перенумеровує їх після будь-яких змін у проекті.
- Перенумеровує будь-які елементи Revit (двері, вікна, балки, колони, труби тощо) різними способами.
- Записує напрямок повороту дверей у властивості дверей.
- Записує орієнтацію відображення/дзеркального відображення для вибраних елементів.
- Створює нові параметри, перераховує загальні координати X, Y, Z.
- Можливість збереження параметрів нумерації під окремим ім'ям.
- Можливість сортування елементів за зростанням та зменшенням та багато іншого.
СТВОРЕННЯ МАЙСТЕРНИХ КРЕСЛЕНЬ З ВІДПОВІДАЛЬНИМИ ВИДАМИ І РОЗМІРАМИ
Створюйте види стін, підлог, дахів з автоматичними розмірами та розміщуйте їх на листах.
- Автоматичне додавання всіх розміщених елементів до збирання.
- Використовуйте різні шаблони для автоматичного створення видів та розміщення їх на шаблоні аркуша.
- Автоматичне створення розкладів на основі шаблонів розкладу.
- Створення розмірів із примітками на вибраних видах на основі правил.
- Створюйте кілька збірок із заданими конфігураціями одним клацанням миші.
- Легко перевіряйте, оновлюйте, редагуйте, змінюйте розмірні конфігурації вибраних збірок.
- Оновлення складання на основі змін проекту.
- Виберіть/знайдіть/ізолюйте первинні та вторинні зборки.
- Знайдіть зміни у збірках через нові розміщені деталі.
- Вставляйте деталі/розрізи на всі складання одного типу одним клацанням миші.
АВТОМАТИЗОВАНЕ МОДЕЛЮВАННЯ LOD 400 В REVIT
Вставте цементні труби, закладні пластини, анкерні болти, підйомні болти та вирізи на будь-якій поверхні балок та стін.
- Розподіл деталей та порожнин на будь-яких поверхнях елементів на основі правил.
- Проста вставка точкових та лінійних деталей.
- Дані головного елемента можна зчитувати та використовувати для автоматичного зміни сімейства деталей.
- Легко повертайте/перевертайте деталі у вікні конфігурації, щоб отримати бажаний результат.
- Перевірте, чи має основний елемент достатньо жорсткого тіла для вставки деталі.
- Вставте деталі відповідно до точки тяжіння.
- Вставлення деталей у точках перетину інших елементів Revit.
- Швидка модифікація та оновлення вставлених реквізитів.
- Автоматично вставляти інформацію на основі заданого імені конфігурації.
Розумні види
ШВИДКЕ РОЗМІЩЕННЯ ВИДІВ І РОЗМІРІВ У REVIT®
З легкістю отримуйте креслення розрізів та фасадів для будь-якого елемента будівлі, використовуючи функції, що швидко створюють види та розміри для вибраних елементів.
- Використовує конфігурацію замість ручної роботи.
- Обрізає зображення до розміру елемента.
- Створює автоматичні розміри на основі певних конфігурацій.
- Застосовує шаблони уявлень до всіх нових уявлень.
- Створює кількість уявлень, які ви встановили у конфігураціях для кількох вибраних елементів.
- Перейменовує уявлення на основі конфігурацій.
- Застосування правил проставляння розмірів до будь-якого виду Revit або вибраних елементів на вигляді.
