AGACAD Sandwich Panels предлагает набор мощных функций и первоклассную автоматизацию для эффективного моделирования, управления данными и вывода. Создавайте скоординированные, согласованные и полные проекты на основе моделей для обшивки, каркаса, обшивки, детализации, составления расписания и многого другого. Используйте сэндвич-панели для повышения точности и экономии времени на протяжении всего жизненного цикла проекта.
Sandwich Panels позволяет быстро и легко проектировать и документировать благодаря полному обновлению проекта в режиме реального времени в Revit®. Кроме того, он генерирует виды с автоматическими размерами стеновых или кровельных панелей или сегментов, а также точные спецификации и рабочие чертежи. Таким образом обеспечивается качественное производство и точная сборка на месте.
Усовершенствованная автоматизация и встроенные передовые методы помогают специалистам по BIM делать оптимальный выбор, работать намного быстрее и избегать ошибок на каждом этапе — от проектирования и документации до изготовления и строительства.
Легко пакетно добавлять, изменять или отмечать нужные элементы или параметры, распределять детали, гибко управлять отверстиями и соединениями и находить конфликты. Распределение сэндвич-панелей динамически обновляется и адаптируется, обеспечивая постоянную точность рабочих чертежей и списков раскроя.
ДИЗАЙН

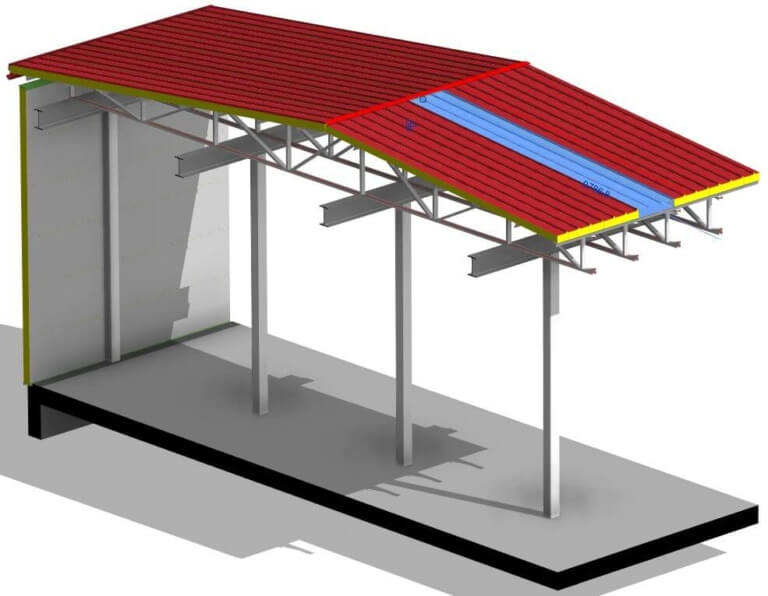

Пакет Sandwich Panels идеально подходит для точного и эффективного моделирования фасадов, крыш и облицовки промышленных объектов и коммерческих многоэтажных зданий. Программное обеспечение значительно улучшает рабочий процесс, позволяя использовать базу данных конфигураций для учета различных типов стен и крыш. Уникальную детализацию и распределение панелей можно сохранить и использовать повторно в любое время. После завершения моделирования автоматически создаются панели и дополнительные элементы. Результат: точная модель BIM, готовая к подготовке рабочих чертежей, расчету количества, оценке стоимости и даже участию в торгах.
ДОКУМЕНТ
Документация для всей внешней оболочки здания из сэндвич-панелей, несущего каркаса и креплений может быть легко создана. Виды, основные надписи, марки, размеры и спецификации легко создаются с помощью команды «Создать сборку». Чертежи с примененными настройками графики могут быть созданы автоматически для отдельных панелей или целых сборок стен/крыш.
СОТРУДНИЧЕСТВО
При дополнительном использовании наше приложение Cut Opening облегчает совместную работу команды, точно определяя, где инженерные коммуникации, поддерживающие структурные компоненты и изолированные сэндвич-панели сталкиваются; создание отверстий; и вставка необходимых компонентов для всех услуг MEP и строительных конструкций на соответствующих пересечениях по всей модели Revit.
СТРОИТЕЛЬСТВО
С сэндвич-панелями легко спланировать плавную транспортировку и монтаж сэндвич-панелей на любую строительную конструкцию. Наличие максимально точной окончательной модели BIM означает точное количество съемок и разрезов панелей, поэтому сборка на месте становится более эффективной, менее затратной и менее расточительной. Кроме того, наша надстройка Panel Packer позволяет оптимизировать производство и логистику, помогая сократить время, затраты и выбросы CO2.
МОЩНЫЕ ФУНКЦИИ, ИЗ-ЗА КОТОРЫХ СТОИТ КУПИТЬ AGACAD METAL FRAMING SANDWICH PANELS
Стена+М
ПОЛНОЕ СОЗДАНИЕ МЕТАЛЛИЧЕСКОЙ СТЕНЫ
Автоматизируйте работу по созданию каркаса стен из тонкой стали в Revit® с помощью Metal Framing Wall+. Это решение BIM помогает вам сделать оптимальный выбор, двигаться намного быстрее и избежать ошибок на каждом этапе BIM - от проектирования и документации до изготовления и строительства стеновых панелей.
- Создание подробного многослойного металлического каркаса стены для любого проекта Revit с использованием предопределенных или пользовательских правил и шаблонов; решение поддерживает системы каркаса C+C (включая C+C Chamfered), C+U (включая C+U Special) и системы каркаса U+U.
- Стройте многоэтажные дома в 10 раз быстрее, чем при использовании стандартного интерфейса Revit.
- Легко конфигурируйте опорную конструкцию, проемы, сложные Г- или Т-образные соединения , детали, положения служебных отверстий и многое другое для прямых или арочных стен с легким каркасом.
- Автоматизируйте разметку обшивки.
- Создавайте архитектурные навесные стены с высокой детализацией элементов и навесных панелей (включая сложные заполнения и внутренние рамы).
- Свободно пересматривайте свою модель Revit, просто выбирая элементы и свойства, которые вы хотите изменить; найти структурные и инженерные коллизии.
- Выполняйте структурный анализ, не выходя из Revit на любом этапе процесса проектирования.
- Создание рабочих чертежей и списков резки одним щелчком мыши; получать снимки и виды в реальном времени, автоматическую сортировку и определение размеров, а также опциональный экспорт на любые станки с ЧПУ (Howick, Metroll, Pinnacle и т. д.).
Умные стены
СТЕНА И ПРИСОЕДИНЯЙТЕСЬ К УПРАВЛЕНИЮ
Управляйте стенами в Revit®: быстро разбирайте слои на разные типы стен, полностью контролируйте соединения и расстояния между зазорами, разделяйте стены на отдельные панели с предопределенными настройками, вставляйте точки гравитации и управляйте информацией с помощью функции экспорта в Excel.
- Управляйте информацией обо всех стенах в вашем проекте.
- Экспортировать отфильтрованную, сгруппированную или выбранную информацию (параметры стены) в Excel.
- Разделите слои стен на отдельные типы стен в соответствии с предопределенной конфигурацией пользователя.
- Полностью контролируйте стыки и зазоры между стенами.
- Вставьте точки гравитации.
- Добавьте дополнительную информацию о реальной ориентации стены, высоте или координатах.
- Разделяйте стены в определенных местах с помощью линий сетки, проемов или других стен.
- Автоматическое разделение стен по заданному размеру панели.
Крыша+
КАРКАС ПАНЕЛЕЙ КРЫШИ
Автоматизируйте работы по возведению крыш с металлическим каркасом в проектах Revit®. Надежные функции позволяют эффективно обрамлять металлические крыши в комплекте с кровельными балками, рейками, ендовами, кровельными досками и многим другим. Кроме того, программное обеспечение автоматизирует рабочие чертежи, включая сортировку, маркировку, определение размеров и планирование всех кадров.
- Создавайте собственные правила и шаблоны и используйте их для детального создания многослойных металлических каркасов крыш в моделях Revit.
- Создавайте большие крыши в 10 раз быстрее, чем при использовании обычных функций Revit.
- Управляйте балками, краевыми балками, выемками, перемычками, блокировками и размещением распорок, а также настраивайте проемы, детали, положения сервисных отверстий и многое другое.
- Автоматическое распределение обрешетки, вторичных рам и кровельного покрытия.
- Внесите необходимые изменения в свою модель Revit, просто выбрав элементы и свойства, которые вы хотите изменить.
- Отслеживайте структурные и инженерные конфликты.
- Вырежьте и обрамите проемы в соответствии с заранее определенными правилами.
- Создавайте рабочие чертежи и списки вырезов одним щелчком мыши. Получайте взлеты и представления в режиме реального времени, а также автоматическую сортировку и определение размеров.
- Экспорт на станок с ЧПУ.
Умные соединения
ЗАЯВКА ДЛЯ АВТОМАТИЗИРОВАННОГО МОДЕЛИРОВАНИЯ LOD 400 В REVIT®
Добавьте любое количество интеллектуальных деталей для конкретных лиц, которые адаптируются к изменениям основных элементов, во все модели BIM.
- Распределение деталей и пустот на любых поверхностях элементов на основе правил.
- Простая вставка точечных и линейных деталей.
- Данные главного элемента можно считывать и использовать для автоматического изменения семейств деталей.
- Легко поворачивайте/переворачивайте детали в окне конфигурации, чтобы получить желаемый результат.
- Проверьте, имеет ли основной элемент достаточно твердого тела для вставки детали.
- Вставьте детали в соответствии с точкой притяжения.
- Вставка деталей в точках пересечения других элементов Revit.
- Быстрая модификация и обновление вставленных реквизитов.
- Автоматически вставлять сведения на основе заданного имени конфигурации.
- Smart Assemblies , используемые для рабочих чертежей, распознают изменения, внесенные Smart Connections.
Умные сборки
СОЗДАНИЕ МАСТЕРСКИХ ЧЕРТЕЖЕЙ С СООТВЕТСТВУЮЩИМИ ВИДАМИ И РАЗМЕРАМИ
Создавайте виды стен, полов, крыш с автоматическими размерами и размещайте их на листах.
- Автоматическое добавление всех размещенных элементов в сборку.
- Используйте различные шаблоны для автоматического создания видов и размещения их на шаблоне листа.
- Автоматическое создание расписаний на основе шаблонов расписаний.
- Создание размеров с примечаниями на выбранных видах на основе правил.
- Создавайте несколько сборок с заданными конфигурациями одним щелчком мыши.
- Легко проверяйте, обновляйте, редактируйте, изменяйте размерные конфигурации выбранных сборок.
- Обновление сборок на основе изменений проекта.
- Выберите/найдите/изолируйте первичные и вторичные сборки.
- Найдите изменения в сборках из-за новых размещенных деталей.
- Вставляйте детали/разрезы на все сборки одного типа одним щелчком мыши.
ГИБКАЯ ПЕРЕНУМЕРАЦИЯ ЭЛЕМЕНТОВ И СЕТКИ
Перенумеровывайте элементы Revit® так, как вам нужно, обнаруживайте и перенумеровывайте сетки, определяйте направление и ориентацию поворота (и добавляйте их в качестве свойств), пересчитывайте общие координаты и многое другое.
- Обнаруживает геометрию сетки и автоматически перенумеровывает их после любого изменения проекта.
- Перенумеровывает любые элементы Revit (двери, окна, колонны, трубы и т. д.) различными способами.
- Записывает направление поворота дверей в свойства двери.
- Записывает ориентацию отражения/зеркального отражения для выбранных элементов.
- Создает новые общие параметры, пересчитывает общие координаты X, Y, Z.
- Возможность сохранения настроек нумерации под отдельным именем.
- Возможность сортировки элементов по возрастанию/убыванию и многие другие функции.
Умные представления
БЫСТРОЕ РАЗМЕЩЕНИЕ ВИДОВ И РАЗМЕРОВ В REVIT®
С легкостью получайте чертежи разрезов и фасадов для любого элемента здания, используя функции, которые быстро создают виды и размеры для выбранных элементов.
- Использует конфигурации вместо ручной работы.
- Обрезает изображения до размера элемента.
- Создает автоматические размеры на основе определенных конфигураций.
- Применяет шаблоны представлений ко всем новым представлениям.
- Создает количество представлений, которое вы установили в конфигурациях для нескольких выбранных элементов.
- Переименовывает представления на основе конфигураций.
- Применение правил простановки размеров к любому виду Revit или выбранным элементам на виде.
