Wood Framing Floor дозволяє швидко і легко створювати дерев'яні підлоги завдяки повному оновленню проекту в режимі реального часу в Revit®. Незалежно від того, чи потрібно створювати багатошарові перекриття, фермові перекриття або панелі для збірних конструкцій, це рішення BIM для Revit може впоратися з цим завданням. Крім того, він генерує види з автоматичними розмірами для панелей або сегментів підлоги, а також точні специфікації матеріалів та робочі креслення. Таким чином забезпечується якісне виробництво та точне складання на місці.
З'єднувачі, вирізи, опори та інші деталі можна розподіляти на основі визначених правил або типів з'єднань. Потім їх можна змінити або оновити відповідно до етапу розробки проекту та необхідного рівня деталізації. Каркаси перекриттів, розташування елементів та деталей каркасу можна змінювати та оновлювати при кожній зміні проекту. Функція динамічного оновлення може вносити зміни до всіх рам підлоги одного типу одночасно. Елементи каркасу перекриття у проекті можна легко помітити на основі їх властивостей та розташування у шарі конструкції перекриття. Крім того, інформація для виготовлення може автоматично генеруватися з усіма необхідними видами, графіками та кресленнями для кожного сегмента підлоги чи панелі.
ПОТУЖНІ ФУНКЦІЇ, ЧЕРЕЗ ЯКІ ВАРТО КУПИТИ WOOD FRAMING FLOOR
Етаж+
ДЕРЕВ'ЯНА ПІДЛОГА
Автоматизуйте створення дерев'яного каркасу підлог у проектах Revit® за допомогою Wood Framing Floor+. Це рішення допомагає приймати більш виважені рішення, рухатися набагато швидше та уникати помилок на кожному етапі BIM – від проектування та документації до виготовлення сегментів та будівництва.
- Автоматичне створення докладного багатошарового каркаса підлоги для вашої моделі Revit з використанням визначених або користувацьких правил та шаблонів.
- Будуйте багатоповерхові будинки вдесятеро швидше, ніж при використанні стандартного інтерфейсу Revit.
- Легко керувати несучою конструкцією, включаючи рейки та настил; розподілити деталі, службові отвори та інше.
- Автоматизуйте розмітку обшивки.
- Вільно переглядайте модель Revit, легко вибираючи елементи та властивості, які хочете змінити.
- Знаходьте структурні та інженерні конфлікти; вирізайте та обрамляйте отвори відповідно до заздалегідь визначених правил.
- Легко підготуйте робочі креслення та списки вирізів з усіма необхідними видами, розмірами, сортуваннями, тегами, розкладами та масовими розрахунками.
- Додатковий експорт на будь-які верстати з ЧПУ та виробничі лінії CAD/CAM, такі як WEINMANN, Randek тощо.
- Виконуйте структурний аналіз, не виходячи з Revit, або експортуйте свої дерев'яні рами до зовнішнього програмного забезпечення для аналізу на будь-якому етапі процесу проектування.
ЗБІРНІ ОБЛИЦЮВАННЯ ПІДЛОГИ
- Візьміть підлогу, спроектовану архітектором, та автоматизуйте планування компонування панелей. Програмне забезпечення Floor Panel Layout малює символічні лінії для позначення майбутніх панелей відповідно до заздалегідь визначених правил. Потім воно створює справжні панелі панелі Revit®.
- Panel Layout Planning включає функції для кращого розуміння того, як буде розділена підлога. Користувачі можуть контролювати кожну лінію поділу та автоматизувати процес поділу за встановленими правилами.
- Із самого початку спроектований архітектором поверх можна розділити на грубі перегородки або регіони. Області можна створювати автоматично, використовуючи ребра та опори підлоги (розділові лінії), а також загальні або системні отвори з певними відстанями.
- Області можна розділяти на панелі із заздалегідь заданим інтервалом.
- Панелі можна вирівнювати, модифікувати по вибраній межі підлоги та додатково розділяти.
- Різні автоматичні функції поділу полегшують цей процес: користувачі можуть розділити панелі навпіл, по максимальному проміжку, від середини до обох кінців, посередині і обох кінців, від першого вибраного або обох кінців.
- За потреби до вибраних регіонів або панелей можна приєднатися.
- Створення окремих панелей для вибраної межі підлоги або всього поверху.
- Ці цілі панелі поверхів пізніше можна буде перемістити в нову фазу через її властивості для кращої фільтрації та планування.
Ферма+
ТВОРЕЦЬ ДЕРЕВ'ЯНИХ ФЕРМ ДЛЯ ПІДЛОГ І ДАХУ
- Миттєво створюйте системи дерев'яних ферм, виконуйте структурний аналіз та автоматично створюйте робочі креслення відповідно до ваших стандартів. Функції є універсальними, параметри легко контролювати, а зміни відбуваються в режимі реального часу.

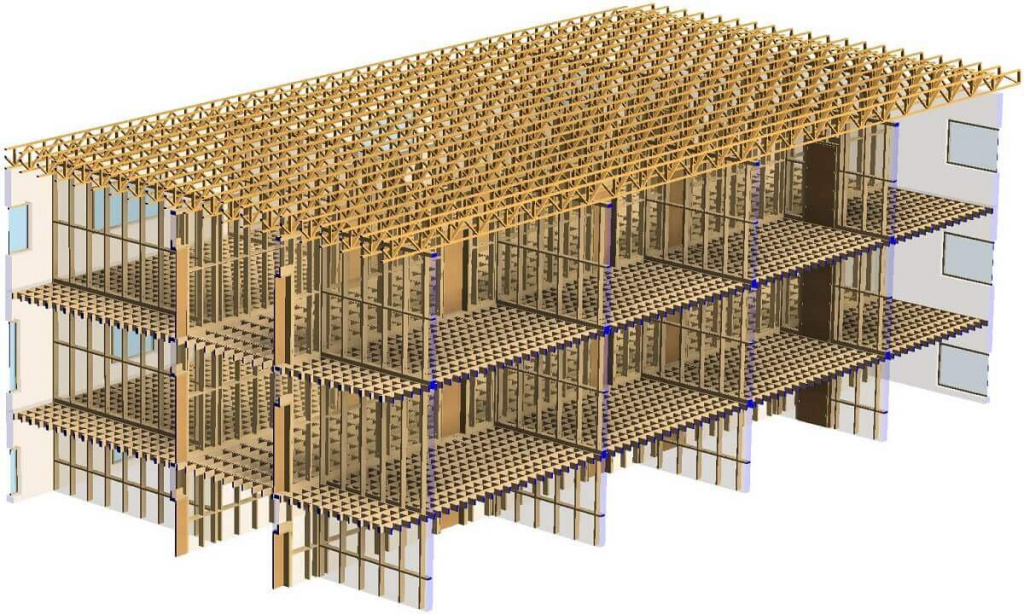

- Створюйте повні фермові системи за один раз за допомогою 3D-сітки, що настроюється (уникаючи обмеженого і трудомісткого характеру стандартної вставки сімейства ферм Revit).
- Легко оцінюйте варіанти, такі як каркас з дерев'яних ферм, з економічної, структурної або системної точок зору, щоб приймати найкращі рішення.
- Створюйте нові параметричні сімейства ферм унікальної форми на основі ліній моделі та дахів для негайного використання у своїх проектах.
- Вільно переглядайте модель Revit; оновлення та адаптація кроквяних систем.
-
Отримуйте злети та види в режимі реального часу, автоматичне створення робочих креслень та списків вирізів, а також простий експорт на верстати з ЧПУ.
ТОЧНІ ВІДТВЕРДЖЕННЯ ДЛЯ ОБСЛУГОВУВАННЯ ЗАХОДІВ І БУДІВЕЛЬНИХ КОНСТРУКЦІЙ
- Створюйте отвори з компонентами пожежної безпеки у всій моделі Revit®, де повітропроводи, труби, кабельні лотки та кабелепроводи перетинаються зі стінами, підлогами, дахами, стелями, балками та колонами. Рішення BIM Cut Opening створює прорізи зі спеціальними утримуючими деталями для несучих балок.
- Автоматично створює прорізи там, де повітропроводи, труби, кабельні лотки або кабелепроводи перетинають стіни, підлоги, дахи, стелі, балки чи колони.
- Автоматично додавайте отвори з визначеними розмірами відповідно до розмірів елементів, категорій та класифікацій системи на основі ліній MEP.
- Автоматично з'єднує отвори з певними конфігураціями.
- Автоматически вставляет структурные проемы для отдельных архитектурных и структурных моделей.
- Поліпшіть роботу команди BIM та результати для інтегрованої реалізації проекту (IPD).
Маркування сортування
ГНУЧКА ПЕРЕНУМЕРАЦІЯ ЕЛЕМЕНТІВ І СІТКИ
- Перенумеровуйте елементи Revit® так, як вам потрібно, виявляйте та перенумеровуйте сітки, визначайте напрямок та орієнтацію повороту (і додавайте їх як властивості), перераховуйте загальні координати та багато іншого.
- Виявляє геометрію сітки та перенумеровує їх після будь-яких змін у проекті.
- Потужні та гнучкі функції дозволяють змінювати нумерацію будь-яких елементів Revit (двері, вікна, балки, колони, труби тощо) різними способами.
- Записує напрямок повороту дверей у властивості дверей.
- Записує орієнтацію відображення/дзеркального відображення для вибраних елементів.
- Створює нові загальні параметри та багато інших функцій.
- Можливість збереження параметрів нумерації під окремим ім'ям.
- Можливість сортування елементів за зростанням та зменшенням та багато іншого.
Розумні види
ШВИДКЕ РОЗМІЩЕННЯ ВИДІВ І РОЗМІРІВ У REVIT®
З легкістю отримуйте креслення розрізів та фасадів для будь-якого елемента будівлі, використовуючи функції, що швидко створюють види та розміри для вибраних елементів.
- Використовує конфігурацію замість ручної роботи.
- Обрізання зображення до розміру елемента.
- Створює автоматичні розміри з урахуванням певних конфігурацій.
- Застосовує шаблони уявлень для всіх нових уявлень.
- Створює кількість уявлень, які ви встановили у конфігураціях для кількох вибраних елементів.
- Перейменування уявлення з урахуванням конфігурацій.
- Застосовує правила проставляння розмірів до будь-якого виду Revit або вибраних елементів на вигляді.
Реєстраційна інформація для встановлення та активації програми доставляється на e-mail, який вказується покупцем під час оформлення замовлення.
