Metal Framing Suite забезпечує найпростіший спосіб проектування основних конструкцій будівель із легким сталевим каркасом. Це потужне та гнучке програмне забезпечення BIM дозволяє користувачам Revit® проектувати багатошарові стіни, підлоги та дахи з металевим каркасом, включаючи збірні панелі, крокви та ферми. Крім того, він генерує види з автоматичними розмірами стінових панелей або сегментів, а також точні специфікації та робочі креслення.
Легко пакетно додавати, змінювати або відмічати потрібні елементи або параметри, розподіляти деталі, гнучко керувати отворами та з'єднаннями та знаходити конфлікти. Рами динамічно оновлюються та адаптуються, забезпечуючи постійну точність робочих креслень та списків вирізів. Таким чином забезпечується якісне виробництво та точне складання на місці.

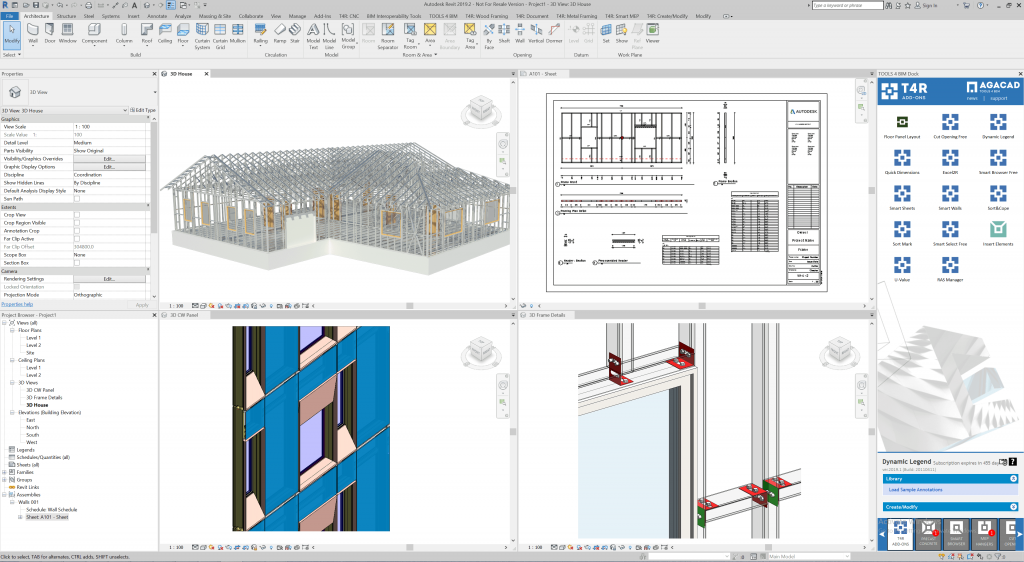

AGACAD Metal Framing Suite робить вашу роботу в Revit набагато простіше, швидше та менш напруженою.
ДИЗАЙН
Metal Framing Suite ідеально підходить для точного та ефективного моделювання житлових та комерційних багатоповерхових будівель. Функція Multi-Framing для копіювання та оновлення елементів каркасу та документації для ідентичних стін, підлог та дахів радикально скорочує час, необхідний для моделювання великомасштабних проектів. Аналітичні лінії окремих каркасів панелей взаємопов'язані та вирівняні в одній площині та можуть бути експортовані у програмне забезпечення для розрахунку конструкцій для подальшої обробки для створення повної аналітичної моделі.
ІНТЕГРАЦІЯ
Координація команд BIM значно покращується за рахунок інтеграції MF Suite з рішенням BIM Cut Opening, яке виявляє структурні та інженерні конфлікти в моделі Revit® та створює прорізи та вставляє компоненти пожежної безпеки для всіх інженерних служб та будівельних конструкцій на відповідних перехрестях.
ВИРОБНИЦТВО
Кадри, створені за допомогою MF Suite, можна експортувати для виробництва на Howick, Metrol або інші верстати з ЧПУ або виробничі лінії CAD/CAM. Додатковий експорт ЧПК є великим плюсом для інтеграції робочого процесу, оскільки він усуває дублювання роботи та знижує допустиму похибку.
ПОТУЖНІ ФУНКЦІЇ, ЧЕРЕЗ ЯКІ ВАРТО КУПИТИ AGACAD METAL FRAMING SUITE
Стіна+М
ПОВНЕ СТВОРЕННЯ МЕТАЛЕВІЙ СТІНИ
Автоматизуйте роботу зі створення каркасу стін із тонкої сталі в Revit® за допомогою Metal Framing Wall+. Це рішення BIM допомагає вам зробити оптимальний вибір, рухатися набагато швидше та уникнути помилок на кожному етапі BIM - від проектування та документації до виготовлення та будівництва стінових панелей.
- Створення детального багатошарового металевого каркасу стіни для будь-якого проекту Revit з використанням зумовлених або користувацьких правил та шаблонів; рішення підтримує системи каркасу C+C (включаючи C+C Chamfered), C+U (включаючи C+U Special) та системи каркасу U+U.
- Будуйте багатоповерхові будинки в 10 разів швидше, ніж при використанні стандартного інтерфейсу Revit.
- Легко конфігуруйте опорну конструкцію, прорізи, складні Г- або Т-подібні з'єднання, деталі, положення службових отворів та багато іншого для прямих або арочних стін з легким каркасом.
- Автоматизуйте розмітку обшивки.
- Створюйте архітектурні навісні стіни з високою деталізацією елементів та навісних панелей (включаючи складні заповнення та внутрішні рами).
- Вільно переглядайте свою модель Revit, просто вибираючи елементи та властивості, які ви хочете змінити; знайти структурні та інженерні колізії.
- Виконуйте структурний аналіз, не виходячи з Revit будь-якому етапі процесу проектування.
- Створення робочих креслень та списків різання одним клацанням миші; отримувати знімки та види в реальному часі, автоматичне сортування та визначення розмірів, а також опціональний експорт на будь-які верстати з ЧПК (Howick, Metroll, Pinnacle тощо).
Розумні стіни
СТІНА І ПРИЄДНАЙСЯ ДО УПРАВЛІННЯ
Керуйте стінами в Revit®: швидко розбирайте шари на різні типи стін, повністю контролюйте з'єднання та відстані між зазорами, розділяйте стіни на окремі панелі з налаштуваннями, вставляйте точки гравітації та керуйте інформацією за допомогою функції експорту в Excel.
- Керуйте інформацією про всі стіни у вашому проекті.
- Експорт відфільтрованої, згрупованої або вибраної інформації (параметри стіни) до Excel.
- Розділіть шари стін на окремі типи стін відповідно до конфігурації користувача.
- Повністю контролюйте стики та зазори між стінами.
- Вставте крапки гравітації.
- Додайте додаткову інформацію про реальну орієнтацію стіни, висоту або координати.
- Розділяйте стіни у певних місцях за допомогою ліній сітки, прорізів або інших стін.
- Автоматичний поділ стін за заданим розміром панелі.
Поверх+
ШВИДКЕ ФОРМУВАННЯ ПІДЛОГИ
Автоматизуйте металевий каркас підлоги у проектах Revit®. Рішення Metal Framing Floor+ є потужним, гнучким та простим у використанні. Це допомагає вам приймати більш виважені рішення, рухатися набагато швидше та уникати помилок на кожному етапі BIM – від проектування та документації до виготовлення сегментів та будівництва.
- Автоматичне створення докладного багатошарового каркаса підлоги для вашої моделі Revit з використанням визначених або користувацьких правил та шаблонів.
- Будуйте багатоповерхові будинки вдесятеро швидше, ніж при використанні стандартного інтерфейсу Revit.
- Легко керувати несучою конструкцією, включаючи рейки та настил; розподілити деталі, службові отвори та інше.
- Автоматизуйте розмітку обшивки.
- Вільно переглядайте модель Revit, легко вибираючи елементи та властивості, які хочете змінити.
- Знаходьте структурні та інженерні конфлікти; вирізати та обрамляти отвори відповідно до заздалегідь визначених правил.
- Виконуйте структурний аналіз, не виходячи з Revit, або експортуйте свої сталеві рами до зовнішнього програмного забезпечення для розрахунку на будь-якому етапі процесу проектування.
- Легко готуйте робочі креслення та списки вирізів з усіма необхідними видами, де елементи вимірюються, сортуються, маркуються, плануються та розраховуються за масою.
- Додатковий експорт на будь-які верстати з ЧПУ та виробничі лінії CAD/CAM, такі як WEINMANN, Randek тощо.
Компонування панелей підлоги
ЗБІРНІ ОБЛИЦЮВАННЯ ПІДЛОГИ
Бере підлогу, спроектовану архітектором, та автоматизує планування компонування панелей. Програмне забезпечення малює символічні лінії для позначення майбутніх панелей відповідно до заздалегідь визначених правил. Потім воно створює справжні панелі панелі Revit®.
- Panel Layout Planning включає функції для кращого розуміння того, як буде розділена підлога. Користувачі можуть контролювати кожну лінію поділу та автоматизувати процес поділу за встановленими правилами.
- Із самого початку спроектований архітектором поверх можна розділити на грубі перегородки або регіони. Області можна створювати автоматично, використовуючи ребра та опори підлоги (розділові лінії), а також загальні або системні отвори з певними відстанями.
- Області можна розділити на панелі із заздалегідь заданим інтервалом.
- Панелі можна вирівнювати, модифікувати по вибраній межі підлоги та додатково розділяти.
- Різні автоматичні функції поділу полегшують цей процес: користувачі можуть розділити панелі навпіл, по максимальному проміжку, від середини до обох кінців, посередині і обох кінців, від першого вибраного або обох кінців.
- При необхідності до вибраних областей або панелей можна приєднатися.
- Створює окремі панелі для вибраної межі підлоги або всього поверху.
- Ці цілі панелі поверхів пізніше можна буде перемістити в нову фазу через її властивості для кращої фільтрації та планування.
Ферма+
СТАЛЬНА ФЕРМА В REVIT®
Створюйте системи легких сталевих ферм для підлог та дахів будь-якої форми за допомогою аналітичних ліній та автоматично створюйте робочі креслення. Функції Metal Framing Truss+ є універсальними, параметри легко контролювати, а зміни відбуваються в режимі реального часу. Це потужний засіб прискорення робочого процесу BIM: більше ніяких креслень - просто приймайте рішення і проектуйте.
- Створюйте системи цільнометалевих ферм за один раз за допомогою тривимірної сітки, що налаштовується (уникаючи обмеженого і трудомісткого характеру стандартної вставки сімейства ферм Revit).
- Легко оцініть варіанти сталевих ферм з економічної та інженерної точки зору, щоб зробити найкращий вибір.
- Створюйте нові параметричні сімейства ферм унікальної форми на основі ліній моделі та дахів для негайного використання у своїх проектах.
- Вільно переглядайте модель Revit. Системи ферм оновлюються та адаптуються.
- Отримайте знімки та види в реальному часі, автоматичне сортування та визначення розмірів, а також додатковий експорт на верстати з ЧПУ (Howick, Pinnacle тощо) з підтримкою C+C та C+U.
Компоновка панелі даху
ЗБІРНЕ ПОКРІВЕЛЬНЕ ОБЛИЦЮВАННЯ
Забезпечте просте планування панелей даху та їх поділ на сегменти для попереднього складання, які можна використовувати в процесі каркасу даху.
- Функції планування компонування панелей дозволяють краще зрозуміти, як буде розділений дах. Користувачі можуть контролювати кожну лінію поділу та заздалегідь визначати правила для автоматизації процесу поділу.
- Спочатку архітектурний дах можна розділити на грубі перегородки чи області. Області можуть створюватися автоматично на основі кінців ковзанів даху та нижніх кінців ендовних крокв, а також вікон та загальних або системних прорізів з визначеними відстанями.
- Області можуть бути розділені на панелі за допомогою попередньо заданого інтервалу.
- Панелі можна вирівнювати та модифікувати для окремої сторони або області даху, а також додатково поділяти.
- Різноманітні автоматичні функції розподілу дозволяють легко отримати потрібний результат. Панелі можна розділити навпіл різними способами: по максимальній відстані, від середини до обох кінців, посередині і до обох кінців, спочатку обраного кінця або від обох кінців.
- Вибрані області або панелі можуть бути об'єднані, якщо це необхідно.
- Створюйте окремі панелі для вибраної сторони даху або для даху.
- Повні панелі даху можна пізніше перевести на новий етап за допомогою їх властивостей для кращої фільтрації та планування.
Дах+ (для готових панелей)
КАРКАС ПАНЕЛЕЙ ДАХУ
Автоматизуйте роботи з будівництва дахів з металевим каркасом у проектах Revit®. Надійні функції дозволяють ефективно обрамляти металеві дахи в комплекті з покрівельними балками, рейками, розжолобками, покрівельними дошками та багатьом іншим. Крім того, програмне забезпечення автоматизує робочі креслення, включаючи сортування, маркування, визначення розмірів та планування всіх кадрів.
- Створюйте власні правила та шаблони та використовуйте їх для детального створення багатошарових металевих каркасів дахів у моделях Revit.
- Створюйте великі дахи вдесятеро швидше, ніж при використанні звичайних функцій Revit.
- Керуйте балками, крайовими балками, виїмками, перемичками, блокуваннями та розміщенням розпірок, а також налаштовуйте отвори, деталі, положення сервісних отворів та багато іншого.
- Автоматичний розподіл решетування, вторинних рам та покрівельного покриття.
- Внесіть необхідні зміни до своєї моделі Revit, просто вибравши елементи та властивості, які ви хочете змінити.
- Слідкуйте за структурними та інженерними конфліктами.
- Виріжте та обрамте отвори відповідно до заздалегідь визначених правил.
- Створюйте робочі креслення та списки вирізів одним клацанням миші. Отримуйте зльоти та вистави в режимі реального часу, а також автоматичне сортування та визначення розмірів.
- Експорт на верстат із ЧПУ.
Дах+ (для стропильних конструкцій)
КАРКАС БУДІВЕЛЬНОГО ДАХУ
Автоматизуйте роботу по металевому каркасу зі кроквяними дахами у проектах Revit®. Потужний, гнучкий та простий у використанні. Це допоможе вам зробити оптимальний вибір, рухатися набагато швидше та уникати помилок на кожному етапі BIM – від проектування та документації до виготовлення та будівництва.
- Автоматично розділяти архітектурний дах за межами.
- Створюйте деталізовані багатошарові металеві кроквяні конструкції даху для своєї моделі Revit, використовуючи правила, що повністю настроюються, і шаблони.
- Спроектуйте весь дах на основі його 3D-моделі, включаючи вальмові/ендовильні крокви, ковзани, балки, хомути, лати, горизонтальні балки, шпали, тримери тощо
- Автоматичне виявлення та обрамлення прорізів у даху, а також обробка кінців існуючих балок.
- Вільно переглядайте модель Revit, легко вибираючи елементи та властивості, які хочете змінити.
- Знайдіть структурні та інженерні конфлікти. Виріжте та обрамте отвори відповідно до заздалегідь визначених правил.
- Генерація робочих креслень та списків вирізів одним клацанням миші. Отримуйте зльоти та вистави в режимі реального часу, а також автоматичне сортування та визначення розмірів.
- Додатковий експорт на будь-який верстат з ЧПУ та виробничу лінію CAD/CAM, наприклад, Pinnacle тощо
- Каркаси дахів та робочі креслення оновлюються та адаптуються відповідно до будь-яких змін.
- Експортуйте аналітичні лінії ваших металевих каркасів до зовнішнього програмного забезпечення для розрахунку конструкцій на будь-якому етапі процесу проектування.
Розумні з'єднання
ЗАЯВКА ДЛЯ АВТОМАТИЗОВАНОГО МОДЕЛЮВАННЯ LOD 400 В REVIT®
Додайте будь-яку кількість інтелектуальних деталей для конкретних осіб, які адаптуються до змін основних елементів у всі моделі BIM.
- Розподіл деталей та порожнеч на будь-яких поверхнях елементів на основі правил.
- Проста вставка точкових та лінійних деталей.
- Дані головного елемента можна зчитувати та використовувати для автоматичного зміни сімейства деталей.
- Легко повертайте/перевертайте деталі у вікні конфігурації, щоб отримати бажаний результат.
- Перевірте, чи має основний елемент достатньо жорсткого тіла для вставки деталі.
- Вставте деталі відповідно до точки тяжіння.
- Вставлення деталей у точках перетину інших елементів Revit.
- Швидка модифікація та оновлення вставлених реквізитів.
- Автоматично вставляти інформацію на основі заданого імені конфігурації.
- Smart Assemblies , які використовуються для робочих креслень, розпізнають зміни, внесені до Smart Connections.
Розумні збірки
СТВОРЕННЯ МАЙСТЕРНИХ КРЕСЛЕНЬ З ВІДПОВІДАЛЬНИМИ ВИДАМИ І РОЗМІРАМИ
Створюйте види стін, підлог, дахів з автоматичними розмірами та розміщуйте їх на листах.
- Автоматичне додавання всіх розміщених елементів до збирання.
- Використовуйте різні шаблони для автоматичного створення видів та розміщення їх на шаблоні аркуша.
- Автоматичне створення розкладів з урахуванням шаблонів розкладів.
- Створення розмірів із примітками на вибраних видах на основі правил.
- Створюйте кілька збірок із заданими конфігураціями одним клацанням миші.
- Легко перевіряйте, оновлюйте, редагуйте, змінюйте розмірні конфігурації вибраних збірок.
- Оновлене складання на основі змін проекту.
- Виберіть/знайдіть/ізолюйте первинні та вторинні зборки.
- Знайдіть зміни у збірках через нові розміщені деталі.
- Вставляйте деталі/розрізи на всі складання одного типу одним клацанням миші.
Вирізка отвору
ТОЧНІ ВІДТВЕРДЖЕННЯ ДЛЯ ОБСЛУГОВУВАННЯ ЗАХОДІВ І БУДІВЕЛЬНИХ КОНСТРУКЦІЙ
Створюйте отвори з компонентами пожежної безпеки по всій моделі Revit®, де повітропроводи, труби, кабельні лотки та кабелепроводи перетинаються зі стінами, підлогами, дахами, стелями, балками та колонами. Вирізати проріз створює прорізи зі спеціальними утримуючими деталями для несучих балок.
- Автоматично створює прорізи там, де повітропроводи, труби, кабельні лотки або кабелепроводи перетинають стіни, підлоги, дахи, стелі, балки або колони.
- Автоматично додає отвори з визначеними розмірами відповідно до розмірів елементів, категорій та класифікацій системи на основі ліній MEP.
- Автоматично з'єднує отвори з певними конфігураціями.
- Автоматично вставляє протипожежні заслінки там, де повітропроводи стикаються зі стінами, підлогами, стелями чи дахами з класом вогнестійкості.
- Автоматично вставляє структурні отвори окремих архітектурних і структурних моделей.
- Поліпшіть роботу команди BIM та результати для інтегрованої реалізації проекту (IPD).
Маркування сортування
ГНУЧКА ПЕРЕНУМЕРАЦІЯ ЕЛЕМЕНТІВ І СІТКИ
Перенумеровуйте елементи Revit® так, як вам потрібно, виявляйте та перенумеровуйте сітки, визначайте напрямок та орієнтацію повороту (і додавайте їх як властивості), перераховуйте загальні координати та багато іншого.
- Виявляє геометрію сітки та автоматично перенумеровує їх після будь-якої зміни проекту.
- Перенумеровує будь-які елементи Revit (двері, вікна, колони, труби тощо) різними способами.
- Записує напрямок повороту дверей у властивості дверей.
- Записує орієнтацію відображення/дзеркального відображення для вибраних елементів.
- Створює нові параметри, перераховує загальні координати X, Y, Z.
- Можливість збереження параметрів нумерації під окремим ім'ям.
- Можливість сортування елементів по зростанню/зменшенню та багато інших функцій.
Розумні види
ШВИДКЕ РОЗМІЩЕННЯ ВИДІВ І РОЗМІРІВ У REVIT®
З легкістю отримуйте креслення розрізів та фасадів для будь-якого елемента будівлі, використовуючи функції, які швидко створюють види та розміри для вибраних елементів.
- Використовує конфігурацію замість ручної роботи.
- Обрізає зображення до розміру елемента.
- Створює автоматичні розміри на основі певних конфігурацій.
- Застосовує шаблони уявлень для всіх нових уявлень.
- Створює кількість уявлень, які ви встановили у конфігураціях для кількох вибраних елементів.
- Перейменовує уявлення на основі конфігурацій.
- Застосовує правила проставляння розмірів до будь-якого виду Revit або вибраних елементів на вигляді.
Реєстраційна інформація для встановлення та активації програми доставляється на e-mail, який вказується покупцем під час оформлення замовлення.
