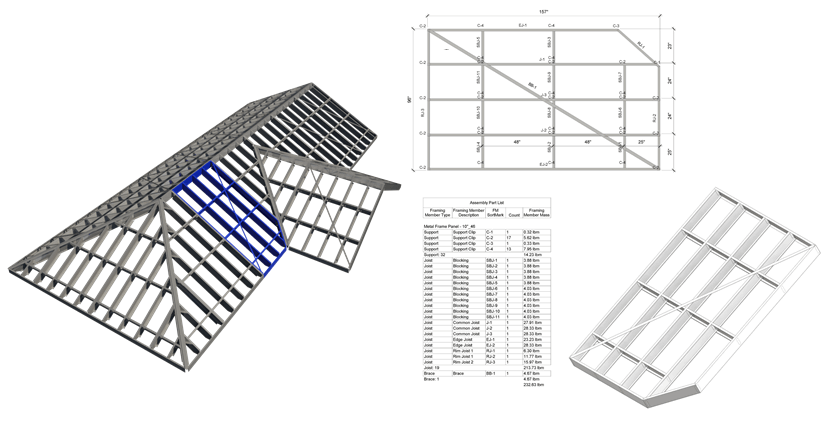

Metal Framing Roof дозволяє користувачам Revit® миттєво створювати металеві ферми та/або кроквяні системи будь-якої форми та складності за допомогою аналітичних ліній та створювати користувальницькі робочі креслення.
Це дає потужний поштовх вашому робочому процесу BIM. Функції є універсальними, параметри легко контролювати, а зміни відбуваються в режимі реального часу. Більше ніяких креслень – просто спроектуйте та вирішіть, знаючи, що ви отримаєте високоякісну модель.
З'єднувачі, вирізи, опори, натяжні скоби та інші деталі можуть бути розподілені на основі визначених правил або типів з'єднання. Потім їх можна змінити або оновити відповідно до етапу розробки проекту та необхідного рівня деталізації. Компонування та деталі конструктивних елементів даху можна змінювати та оновлювати при кожній зміні проекту.
Просте маркування ферм та крокв на основі властивостей та місцезнаходження забезпечує точну специфікацію матеріалів та точне складання. Крім того, інформація для виготовлення може автоматично генеруватися з усіма необхідними видами, схемами та кресленнями для кожного структурного елемента.
ПОТУЖНІ ФУНКЦІЇ, ЧЕРЕЗ ЯКІ ВАРТО КУПИТИ AGACAD METAL FRAMING ROOF
Ферма+
СТАЛЬНА ФЕРМА В REVIT®
Створюйте системи легких сталевих ферм для підлог та дахів будь-якої форми за допомогою аналітичних ліній та автоматично створюйте робочі креслення. Функції Metal Framing Truss+ є універсальними, параметри легко контролювати, а зміни відбуваються в режимі реального часу. Це потужний засіб прискорення робочого процесу BIM: більше ніяких креслень - просто приймайте рішення і проектуйте.
- Створюйте системи цільнометалевих ферм за один раз за допомогою тривимірної сітки, що налаштовується (уникаючи обмеженого і трудомісткого характеру стандартної вставки сімейства ферм Revit).
- Легко оцініть варіанти сталевих ферм з економічної та інженерної точки зору, щоб зробити найкращий вибір.
- Створюйте нові параметричні сімейства ферм унікальної форми на основі ліній моделі та дахів для негайного використання у своїх проектах.
- Вільно переглядайте модель Revit. Системи ферм оновлюються та адаптуються.
- Отримайте знімки та види в реальному часі, автоматичне сортування та визначення розмірів, а також додатковий експорт на верстати з ЧПУ (Howick, Pinnacle тощо) з підтримкою C+C та C+U.
Компоновка панелі даху
ЗБІРНЕ ПОКРІВЕЛЬНЕ ОБЛИЦЮВАННЯ
Забезпечте просте планування панелей даху та їх поділ на сегменти для попереднього складання, які можна використовувати в процесі каркасу даху.
- Функції планування компонування панелей дозволяють краще зрозуміти, як буде розділений дах. Користувачі можуть контролювати кожну лінію поділу та заздалегідь визначати правила для автоматизації процесу поділу.
- Спочатку архітектурний дах можна розділити на грубі перегородки чи області. Області можуть створюватися автоматично на основі кінців ковзанів даху та нижніх кінців ендовних крокв, а також вікон та загальних або системних прорізів з визначеними відстанями.
- Області можуть бути розділені на панелі за допомогою попередньо заданого інтервалу.
- Панелі можна вирівнювати та модифікувати для окремої сторони або області даху, а також додатково поділяти.
- Різноманітні автоматичні функції розподілу дозволяють легко отримати потрібний результат. Панелі можна розділити навпіл різними способами: по максимальній відстані, від середини до обох кінців, посередині і до обох кінців, спочатку обраного кінця або від обох кінців.
- Вибрані області або панелі можуть бути об'єднані, якщо це необхідно.
- Створюйте окремі панелі для вибраної сторони даху або для даху.
- Повні панелі даху можна пізніше перевести на новий етап за допомогою їх властивостей для кращої фільтрації та планування.
Дах+ (для готових панелей)
КАРКАС ПАНЕЛЕЙ ДАХУ
Автоматизуйте роботи з будівництва дахів з металевим каркасом у проектах Revit®. Надійні функції дозволяють ефективно обрамляти металеві дахи в комплекті з покрівельними балками, рейками, розжолобками, покрівельними дошками та багатьом іншим. Крім того, програмне забезпечення автоматизує робочі креслення, включаючи сортування, маркування, визначення розмірів та планування всіх кадрів.
- Створюйте власні правила та шаблони та використовуйте їх для детального створення багатошарових металевих каркасів дахів у моделях Revit.
- Створюйте великі дахи вдесятеро швидше, ніж при використанні звичайних функцій Revit.
- Керуйте балками, крайовими балками, виїмками, перемичками, блокуваннями та розміщенням розпірок, а також налаштовуйте отвори, деталі, положення сервісних отворів та багато іншого.
- Автоматичний розподіл решетування, вторинних рам та покрівельного покриття.
- Внесіть необхідні зміни до своєї моделі Revit, просто вибравши елементи та властивості, які ви хочете змінити.
- Слідкуйте за структурними та інженерними конфліктами.
- Виріжте та обрамте отвори відповідно до заздалегідь визначених правил.
- Створюйте робочі креслення та списки вирізів одним клацанням миші. Отримуйте зльоти та вистави в режимі реального часу, а також автоматичне сортування та визначення розмірів.
- Експорт на верстат із ЧПУ.
Дах+ (для стропильних конструкцій)
КАРКАС БУДІВЕЛЬНОГО ДАХУ
Автоматизуйте роботу по металевому каркасу зі кроквяними дахами у проектах Revit®. Потужний, гнучкий та простий у використанні. Це допоможе вам зробити оптимальний вибір, рухатися набагато швидше та уникати помилок на кожному етапі BIM – від проектування та документації до виготовлення та будівництва.
- Автоматично розділяти архітектурний дах за межами.
- Створюйте деталізовані багатошарові металеві кроквяні конструкції даху для своєї моделі Revit, використовуючи правила, що повністю настроюються, і шаблони.
- Спроектуйте весь дах на основі його 3D-моделі, включаючи вальмові/ендовильні крокви, ковзани, балки, хомути, лати, горизонтальні балки, шпали, тримери тощо
- Автоматичне виявлення та обрамлення прорізів у даху, а також обробка кінців існуючих балок.
- Вільно переглядайте модель Revit, легко вибираючи елементи та властивості, які хочете змінити.
- Знайдіть структурні та інженерні конфлікти. Виріжте та обрамте отвори відповідно до заздалегідь визначених правил.
- Генерація робочих креслень та списків вирізів одним клацанням миші. Отримуйте зльоти та вистави в режимі реального часу, а також автоматичне сортування та визначення розмірів.
- Додатковий експорт на будь-який верстат з ЧПУ та виробничу лінію CAD/CAM, наприклад, Pinnacle тощо
- Каркаси дахів та робочі креслення оновлюються та адаптуються відповідно до будь-яких змін.
- Експортуйте аналітичні лінії ваших металевих каркасів до зовнішнього програмного забезпечення для розрахунку конструкцій на будь-якому етапі процесу проектування.
Вирізка отвору
ТОЧНІ ВІДТВЕРДЖЕННЯ ДЛЯ ОБСЛУГОВУВАННЯ ЗАХОДІВ І БУДІВЕЛЬНИХ КОНСТРУКЦІЙ
Створюйте отвори з компонентами пожежної безпеки по всій моделі Revit®, де повітропроводи, труби, кабельні лотки та кабелепроводи перетинаються зі стінами, підлогами, дахами, стелями, балками та колонами. Вирізати проріз створює прорізи зі спеціальними утримуючими деталями для несучих балок.
- Автоматично створює прорізи там, де повітропроводи, труби, кабельні лотки або кабелепроводи перетинають стіни, підлоги, дахи, стелі, балки або колони.
- Автоматично додає отвори з визначеними розмірами відповідно до розмірів елементів, категорій та класифікацій системи на основі ліній MEP.
- Автоматично з'єднує отвори з певними конфігураціями.
- Автоматично вставляє протипожежні заслінки там, де повітропроводи стикаються зі стінами, підлогами, стелями чи дахами з класом вогнестійкості.
- Автоматично вставляє структурні отвори окремих архітектурних і структурних моделей.
- Поліпшіть роботу команди BIM та результати для інтегрованої реалізації проекту (IPD).
Маркування сортування
ГНУЧКА ПЕРЕНУМЕРАЦІЯ ЕЛЕМЕНТІВ І СІТКИ
Перенумеровуйте елементи Revit® так, як вам потрібно, виявляйте та перенумеровуйте сітки, визначайте напрямок та орієнтацію повороту (і додавайте їх як властивості), перераховуйте загальні координати та багато іншого.
- Виявляє геометрію сітки та автоматично перенумеровує їх після будь-якої зміни проекту.
- Перенумеровує будь-які елементи Revit (двері, вікна, колони, труби тощо) різними способами.
- Записує напрямок повороту дверей у властивості дверей.
- Записує орієнтацію відображення/дзеркального відображення для вибраних елементів.
- Створює нові параметри, перераховує загальні координати X, Y, Z.
- Можливість збереження параметрів нумерації під окремим ім'ям.
- Можливість сортування елементів по зростанню/зменшенню та багато інших функцій.
Розумні види
ШВИДКЕ РОЗМІЩЕННЯ ВИДІВ І РОЗМІРІВ У REVIT®
З легкістю отримуйте креслення розрізів та фасадів для будь-якого елемента будівлі, використовуючи функції, які швидко створюють види та розміри для вибраних елементів.
- Використовує конфігурацію замість ручної роботи.
- Обрізає зображення до розміру елемента.
- Створює автоматичні розміри на основі певних конфігурацій.
- Застосовує шаблони уявлень для всіх нових уявлень.
- Створює кількість уявлень, які ви встановили у конфігураціях для кількох вибраних елементів.
- Перейменовує уявлення на основі конфігурацій.
- Застосовує правила проставляння розмірів до будь-якого виду Revit або вибраних елементів на вигляді.
Реєстраційна інформація для встановлення та активації програми доставляється на e-mail, який вказується покупцем під час оформлення замовлення.
